Deskripsi produk

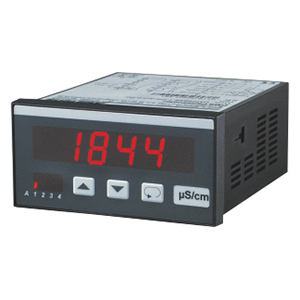

Meter Konduktivitas LF9648 telah dirancang untuk pengukuran konduktivitas, sebagai derajat kemurnian atau konsentrasi suatu cairan. Dengan menggunakan sel konduktivitas 4-elektroda, akurasi tinggi dan ketahanan terhadap kontaminasi dapat tercapai. Keuntungan lainnya adalah rentang aplikasi yang luas hanya dengan satu sel. Hanya untuk pengukuran dalam air ultra-murni, sel konduktivitas 2-elektroda khusus harus digunakan.

Data teknis

Sumber daya
Tegangan pasokan: 230 V AC ±10 %; 115 V AC ±10 %;
24 V AC ±10 % atau 24 V DC ±15 %
Konsumsi daya: maks. 3,5 VA, 5 VA dengan output analog
Temperatur operasi: -10..+55 °C
Kesesuaian CE: EN 61326-1:2013, EN 60664-1:2007

Input
Konduktivitas MR: 0..2.000(0) μS/cm hingga 0..2000 / 200(0) mS/cm (pada 25 °C)

• Konstanta sel: 0,080..9,999
• Akurasi: 0,5 % dari nilai pengukuran, ±2 digit
• Kompensasi temperatur: non-linear untuk air ultra-murni dan air alami atau linear yang dapat diprogram dari 0.000..9.999 %/K
  Temperatur MR: -50.0..+200.0 °C; Sensor Pt100 atau Pt1000
• Akurasi: ±0.2 °C
  Tampilan: LED merah, 14.2 mm
  Rentang tampilan: 2000(0) Digit dengan penghapusan nol di depan
  Tampilan parameter: LED 2-digit merah, 7 mm
  (parameter - dan indikator output)

Output
Relay: SPDT < 250 V AC < 250 VA < 2 A, < 300 V DC < 50 W < 2 A
Transistor: transistor, <35 V AC/DC, max. 100 mA, proteksi hubung singkat
Output analog
Aktif: 0/4..20 mA beban ≤500 Ω; 0/2..10 V beban >500 Ω, terisolasi, pergantian beban otomatis (tergantung beban)
Pasif: 4..20 mA, beban eksternal = RA[Ω] ≤ (pasokan - 5 V) ÷ 0.02 A; tegangan pasokan 5..30 V DC,
Akurasi: 0,1 %; TK 0,01 %/K

Kasing
Pemasangan panel DIN 96x48 mm, material PA6-GF; UL94V-0
Dimensi: depan 96x48 mm, kedalaman pemasangan 100 mm,
Berat: maks. 390 g
Koneksi: terminal klip, 0.08..1.5 mm², AWG28..AWG14

Diagram koneksi

Strip terminal A
Kode Pemesanan

1. Terminal strip A
   1 input untuk sel 2- atau 4-elektroda, kompensasi temperatur melalui Pt100
   3 seperti 1, tetapi kompensasi temperatur melalui Pt1000

2. Terminal strip B
   00 tidak dipasang
   2R 2 output relay
   2T 2 output elektronik

3. Terminal strip C
   00 tidak dipasang
   2R 2 output relay
   2T 2 output elektronik
   AO output analog 0/4..20 mA, 0/2..10 V DC
   2A 2 output analog 4..20 mA pasif

4. Terminal strip D Tegangan pasokan
   0 230 V AC ±10 % 50-60Hz
   1 115 V AC ±10 % 50-60Hz
   4 24 V AC ±10 % 50-60Hz
   5 24 V DC ±15 %

5. Opsi
   00 tanpa opsi
   01 min- dan max-peak hold
   14 pengukuran/pemantauan sesuai dengan USP<645>

6. Unit tampil pada bidang unit

7. Teks tambahan di atas tampilan (3x90 mm HxP)

‘
‘
‘
