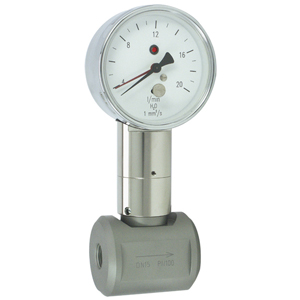

Aliran Volume Mengangkat Unit Disc (dilengkapi dengan magnet) dari Kursi Katup Melawan Gaya Pegas. Magnet Menggerakkan Gerakan Tampilan melalui Kopling Magnet.
Data Teknis
- Jenis Saklar: Opsional mikrosaklar
- Lebar Nominal: DN 15..50
- Koneksi Proses: Ulir luar G 1/2..G 2
- Rentang Pengaturan: 2..250 l/min (untuk rincian lihat tabel "Rentang" Qmax hingga 250 l/min)
- Toleransi: ±3 % dari nilai skala penuh
- Ketahanan Tekanan: PN 100 bar
- Suhu Medium: -20..+90 °C
- Suhu Lingkungan: -20..+70 °C
- Media: Air (minyak, gas, dan media agresif tersedia berdasarkan permintaan)
- Pengkabelan: Changeover no. 0.342
- Tegangan Switching Maks.: 250 V AC
- Arus Switching Maks.: 5 A
- Kelas Perlindungan: 2 - Isolasi keselamatan
- Perlindungan Masuk: IP 65
- Koneksi Listrik: Steker DIN 43650-A / ISO 4400
- Bahan Kontak Medium:
- 1.4305, 1.4571, 1.4310, NBR, ferrite keras, pelapis PTFE
- Bahan Non-Kontak Medium:
- CW614N krom, baja krom, akrilik, FKM
- Berat: Lihat tabel "Dimensi dan Berat"
- Lokasi Pemasangan:
- Standar: aliran horizontal masuk; tampilan mengarah ke bawah tidak disarankan; posisi pemasangan lainnya memungkinkan; posisi pemasangan mempengaruhi titik switching dan rentang tampilan.
Rentang
Detail dalam tabel berikut sesuai dengan aliran horizontal masuk dengan aliran yang meningkat.
| G Nominal |
Lebar |
Rentang Pengaturan l/min H2O |
Qmax. yang Disarankan |
Jenis |
| G 1/2 |
DN 15 |
2 - 6 |
8 |
TZ1-015GK006 |
|
|
4 - 20 |
20 |
TZ1-015GK020 |
| G 3/4 |
DN 20 |
5 - 40 |
40 |
TZ1-020GK040 |
| G 1 |
DN 25 |
10 - 60 |
60 |
TZ1-025GK060 |
| G 1 1/4 |
DN 32 |
10 - 100 |
100 |
TZ1-032GK100 |
| G 1 1/2 |
DN 40 |
10 - 150 |
150 |
TZ1-040GK150 |
| G 2 |
DN 50 |
20 - 250 |
250 |
TZ1-050GK250 |
‘
‘
‘
