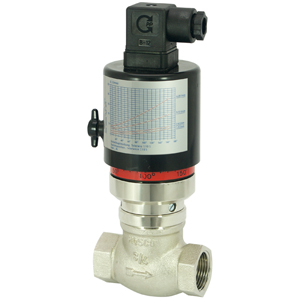

Saklar Aliran Mekanik dengan Pemicu Tanpa Kontak Menggunakan Coupling Magnetik
Data Teknis:
- Jenis Saklar: Microswitch
- Lebar Nominal: DN 8 hingga DN 80
- Koneksi Proses: Ulir betina G 1/4 hingga G 3
- Rentang Penyesuaian: 1..600 l/min (Untuk detail, lihat tabel "Rentang". Qmax. hingga 720 l/min)
- Toleransi: ±5% dari nilai skala penuh
- Ketahanan Tekanan:
- G 1/4 hingga G 1/2: PN 100 bar
- G 3/4 hingga G 1: PN 25 bar
- G 11/4 hingga G 3: PN 16 bar
- Suhu Media: -20..+90 °C
- Suhu Lingkungan: -20..+70 °C
- Media: Air (minyak, gas, dan media agresif tersedia atas permintaan)
- Wiring: Changeover no. 0.213
- Tegangan Switching (Maks.): 250 V AC
- Arus Switching (Maks.): 5 A
- Kelas Perlindungan: 2 - Isolasi Keamanan
- Perlindungan Ingres: IP 65 (Opsional IP 44)
- Koneksi: Plug DIN 43650-A / ISO 4400
Material:
- Material Kontak Media: Rg 5 / Rg 6 yang dilapisi nikel, POM, 1.4310, CW614N, NBR, ferrit keras
- Material Non-Kontak Media: ABS, PA
- Berat: Lihat tabel "Dimensi dan Berat"
Lokasi Pemasangan:
- Standar: Aliran horizontal dengan aliran masuk; kepala saklar tidak disarankan dipasang di bawah. Posisi pemasangan lainnya memungkinkan, tetapi posisi pemasangan akan mempengaruhi titik switching dan rentang.
Rentang:
Detail pada tabel sesuai dengan aliran horizontal dengan aliran yang menurun.
| Tipe |
Lebar Nominal |
Rentang Penyesuaian (l/min H2O) |
Qmax. yang Disarankan |
| VM-008GR005 |
DN 8 |
1 - 5 |
8 |
| VM-008GR012 |
DN 8 |
3 - 12 |
15 |
| VM-010GR006 |
DN 10 |
2 - 6 |
10 |
| VM-010GR012 |
DN 10 |
3 - 12 |
15 |
| VM-015GR006 |
DN 15 |
2 - 6 |
- |
| VM-015GR020 |
DN 15 |
4 - 20 |
30 |
| VM-020GR012 |
DN 20 |
4 - 12 |
20 |
| VM-020GR040 |
DN 20 |
10 - 40 |
50 |
| VM-025GR060 |
DN 25 |
10 - 60 |
70 |
| VM-032GR100 |
DN 32 |
20 - 100 |
120 |
| VM-040GR150 |
DN 40 |
30 - 150 |
180 |
| VM-050GR250 |
DN 50 |
50 - 250 |
300 |
| VM-080GR600 |
DN 80 |
100 - 600 |
720 |
‘
‘
‘
