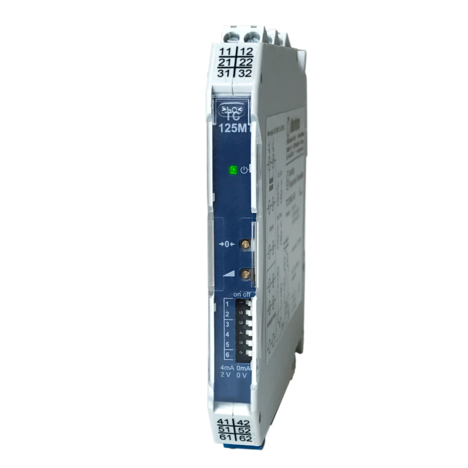

Transmitter suhu TC125 mengonversi sinyal dari sensor resistansi suhu (Pt100 / Pt1000) atau termokopel (J, K, S) menjadi sinyal standar (0 / 4..20 mA dan 0 / 2..10 V). Aplikasi dengan sinyal dari area Ex atau yang memerlukan ketahanan lingkungan yang lebih tinggi memerlukan isolasi galvani. Hal ini terutama berlaku untuk sensor suhu yang terhubung ke tanah. Oleh karena itu, TC125 memiliki isolasi listrik 3 arah antara input, output, dan tegangan bantu. PT100, Pt1000, dan termokopel memiliki 8 rentang pengukuran yang sudah dipra-konfigurasi. Dengan potensiometer trim di bagian depan, titik nol dan rentang dapat disesuaikan dengan mudah.
Saat menggunakan termokopel, kompensasi suhu internal - dengan mengukur suhu terminal - dapat diaktifkan atau dinonaktifkan.
Dengan input yang aman intrinsik (EX), penggunaan di aplikasi Ex dapat dilakukan.
Input Pengukuran
Rentang pengukuran berikut dapat dikonfigurasi melalui sakelar DIP dan dapat disesuaikan dengan potensiometer trim.
Rentang Pengukuran Termometer Resistansi (RTD)
Pt100 | Pt1000
-50..50 °C | -50..50 °C
0..50 °C | -30..70 °C
0..100 °C | -20..40 °C
0..150 °C | 0..50 °C
0..200 °C | 0..100 °C
0..300 °C | 0..150 °C
0..500 °C | 0..200 °C
0..850 °C | 0..250 °C
Rentang Pengukuran Termokopel
Tipe J (FeCuNi) | Tipe K (NiCrNi) | Tipe S (PtRhPt)
0..250 °C | -50..250 °C | 0..1500 °C
0..500 °C | 0..500 °C |
0..750 °C | |
0..1000 °C | |
0..1250 °C | |
Data Teknis
Perlindungan Ledakan
Tipe perlindungan penyalaan: ia (Aman Intrinsik) untuk input
Tipe: TC125L-Ex / TC125LP-Ex / TC125M-Ex
Zona 0/1/2: II (1) G [Ex ia Ga] IIC
Zona 20/21/22: II (1) D [Ex ia Da] IIIC
Tipe perlindungan penyalaan: ic (Aman Intrinsik) untuk input + instalasi zona 2
Tipe: TC125L-Ex / TC125LP-Ex
Zona 2: II 3 G Ex ec [ic] IIB T4 Gc
Nilai Batas
Sirkuit aman intrinsik
Uo = 2,2V; Io = 4,2mA; Po = 2,4mW
Ci = 33nF; Li ≈ 0mH
Co = 10,9uF dengan Lo = 50mH
Tipe perlindungan penyalaan: ec tanpa input aman intrinsik, instalasi zona 2
Tipe: TC125L / TC125LP
Zona 2: II 3 G Ex ec IIB T4 Gc
Tegangan Bantu
TC125M: 85...250 V AC (47..63Hz), <1,5 W, <3 VA (Catu daya rentang lebar)
20..125 V DC, < 1,5W
TC125L/LP: 24 V DC ±15 %, < 1,5 W (DC dan Power Rail)
‘
‘
‘
