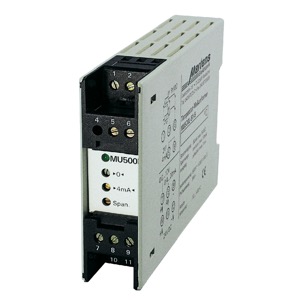

Transmitter suhu MU500L menerima sinyal lapangan dari sensor RTD Pt100 atau Pt1000 ke input yang disaring, diisolasi, dan dikonversi menjadi sinyal standar industri untuk sistem kontrol proses. Desain sirkuit khusus memungkinkan pembuatan rentang pengukuran yang berguna.
Data Teknis
Catu daya
Tegangan suplai: 230 V AC ±10 %; 24 V DC ±20 %
Frekuensi AC: 47..63 Hz
Konsumsi daya: <1.5 VA
Suhu operasi: -10..+60 °C
Kesesuaian CE: EN 61326-1:2013, EN 60664-1:2007
Input pengukuran
Nilai awal Pt100: dalam rentang -100 °C.. +100 °C
Rentang Pt100: dalam rentang 50..600 °C
Nilai awal Pt1000: dalam rentang -50 °C.. +50 °C
Rentang Pt1000: dalam rentang 10..200 °C
Arus sensor: sekitar 0.6 mA (tanpa pemanasan sendiri)
Resistansi jalur: max. 10 Ω, kompensasi otomatis pada koneksi 3-kawat
Penyesuaian nilai awal: sekitar ±10 °C
Penyesuaian 4mA /2V: sekitar ±1 mA atau ±0.5 V
Rentang: sekitar ±10 %
Jalur putus: output menunjukkan nilai maksimum
Hubung singkat: output menunjukkan nilai minimum
Output
Arus: 0/4..20 mA, max. 500 Ω
Tegangan: 0/2..10 V, max. 10 mA, serentak dengan output arus max. 1 mA
Akurasi: ≤ 0.2 %
Kesalahan suhu: ≤ 0.01 %/K
Kasus: Polycarbonate, UL94V-0
TS 35 sesuai dengan DIN EN 60715
Berat: sekitar 140 g
Koneksi: terminal sekrup dengan pelat tekan, max. 2.5 mm²
Kelas perlindungan: kasus IP30, terminal IP20, BGV A3
‘
‘
‘
