Deskripsi produk

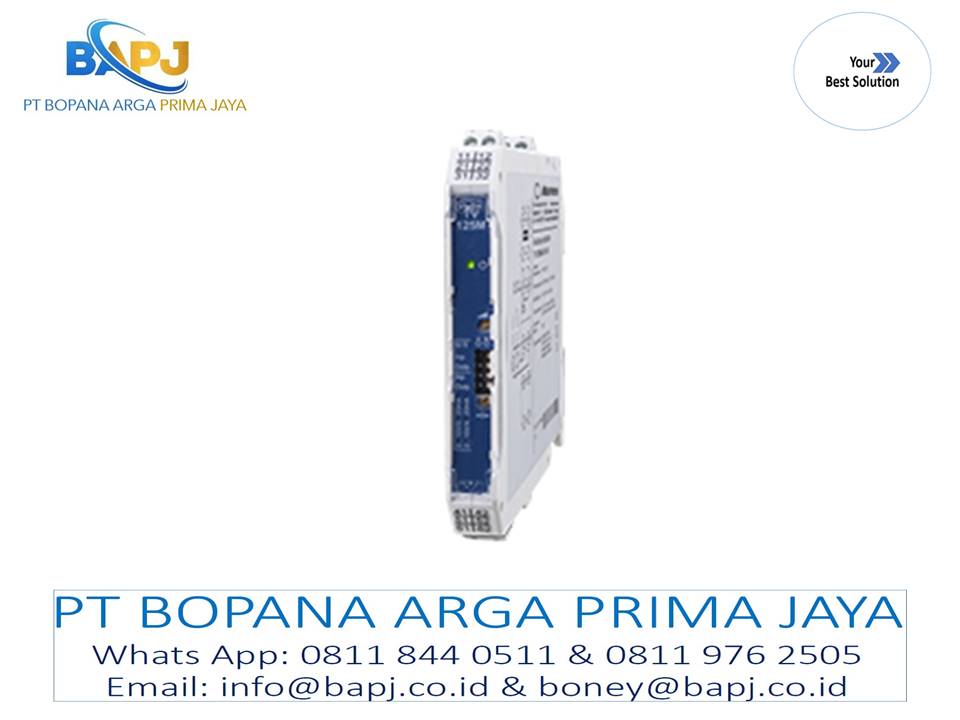

Pembangkit Isolasi seri TV/ST125M cocok untuk pemisahan potensial atau untuk mengonversi sinyal standar. Desain universal input dan output, serta catu daya internal dengan rentang daya yang lebih luas memungkinkan spektrum aplikasi yang luas hanya dengan satu jenis perangkat. Sebagai alternatif, pasokan daya dapat dilakukan melalui konektor bus rel pemasangan. Terminal yang dapat dicabut memungkinkan kabel yang mudah dan menghemat waktu.

Konfigurasi sinyal input dan output dilakukan dengan menggunakan sakelar dip panel depan dengan cara yang sangat mudah dan cepat. Karena desain mikroprosesor, perangkat ini dapat menginterpretasikan pengukuran yang berada di luar rentang pengukuran dan menunjukkan statusnya dengan LED status dua warna di panel depan. Jika terjadi kesalahan, output akan diatur ke nilai awal atau nilai akhir yang telah ditentukan.

Nilai awal dan nilai akhir dari rentang pengukuran dapat disesuaikan dengan menggunakan dua trimmer yang dipasang di depan.

Versi perangkat ST125 juga menyediakan pasokan daya pemancar untuk sensor eksternal 2-, 3-, dan 4-kabel.

Data Teknis

Perlindungan Ledakan
Tipe Perlindungan Penyalaan : ia (Tipe intrinsik aman)
Input yang intrinsik aman
Tipe : TV125M(P)-Ex, ST125M(P)-Ex
Zona 0/1/2 : II (1)G [Ex ia Ga] IIC/IIB
Zona 20/21/22 : II (1)D [Ex ia Da] IIIC

Tipe Perlindungan Penyalaan : ic (Tipe intrinsik aman + instalasi zona 2)
Tipe : TV125MP-Ex, ST125MP-Ex
Zona 2 : II 3G Ex ec [ic] IIB T4 Gc

Batas Nilai

Sirkuit Input
IIB/IIIC (IIC) :
Uo = 27,6V; Io = 1,3mA; Po = 9,6mW;
Co = 667nF (85nF); Lo = 200mH (100mH)
Ui = 26V; Ii = 113mA; Pi = 660mW
Ci = 1nF; Li = 240nH

Sirkuit Output (ST125M(P)Ex, hanya)
IB/IIIC (IIC) :
Uo = 25,9V; Io = 92,6mA;
Po = 598mW; Co = 769nF (99nF);
Lo = 8mH (2mH); Ci = 1nF; Li = 240nH

Tipe Perlindungan Penyalaan : ec (Tanpa input intrinsik aman, instalasi zona 2)
Tipe : TV125MP-00, ST125MP-00
Zona 2 : II 3G Ex ec IIB T4 Gc

Daya Eksternal / Tegangan Pembantu

Pasokan Daya Rentang Lebar : 20...125 V DC / 85...253 V AC
(47...63Hz)
Pasokan Daya Power-Rail : 24 V DC ± 15 %

Konsumsi Daya
Pasokan Daya Rentang Lebar : < 4 VA
Pasokan Daya Power-Rail : < 2 W

Kesesuaian CE

Tegangan Rendah : 2014/35/EU
EMC : 2014/30/EU
ATEX : 2014/34/EU
Tegangan Nominal : 300 V AC/DC dengan kategori tegangan lebih 2 dan
derajat kontaminasi 2 antara semua sirkuit. Pemisahan aman dengan isolasi yang diperkuat
Operasi Ex : 253 V AC, 125 V DC
Tegangan Uji : 3kV AC Input/Output/Pasokan Daya

Kondisi Lingkungan

Suhu Kerja : -10...60°C
Suhu Penyimpanan : -20...80°C
Kelembapan Udara Relatif : 10...90% (tanpa kondensasi)

Input

Input Tegangan : 0...10V atau 2...10 V dapat dipilih,
Ri = 30 kΩ. overload max. 26 V DC

Input Arus : 0...20 mA atau 4...20 mA dapat dipilih;
Ri = 51 Ω, 113mA

Rentang Pengukuran : dapat disesuaikan ± 2 %
Titik Nol : dapat disesuaikan ± 2 %

‘
‘
‘
