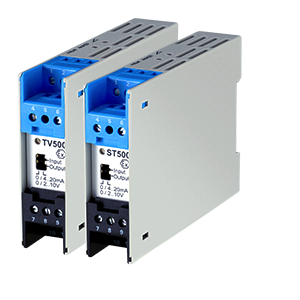

Konverter Sinyal Isolasi TV500 dapat digunakan untuk mengisolasi dan mengonversi sinyal lapangan 0/4..20 mA atau 0/2..10 V DC menjadi sinyal standar industri untuk sistem kontrol proses. ST500 menyediakan pasokan pemancar yang terisolasi sepenuhnya.
Pasokan Daya
Tegangan pasokan : 100..265 V AC atau 10.8..30 V AC/DC
Frekuensi AC : 47..63 Hz
Konsumsi daya : < 3.5 VA
Suhu operasi : -10..+60 °C
Keselarasan CE : EN 61326-1:2013
EN 60664-1:2007
Input
Arus : 0/4..20 mA dapat dipilih, Ri = 25 Ω
overload max. 100 mA
Tegangan : 0/2..10 V DC dapat dipilih,
Ri sekitar 40 kΩ, overload max. 100 V
Rentang dan Nilai Mulai
4 mA/2 V : dapat disesuaikan sekitar ± 5 %
Pasokan Pemancar : sekitar 24 V DC, Ri sekitar 150 Ω,
(hanya ST500) arus hubung singkat sekitar 35 mA
Output
Arus : 0/4..20 mA dapat dipilih,
beban maks. 1 kΩ
Tegangan : 0/2..10 V dapat dipilih,
beban maks. 15 mA, tahan hubung singkat
(paralel dengan output arus maks. 5 mA)
Waktu Kenaikan (T90)
model 10: < 20 ms, frekuensi maks. 18 Hz
model 11: < 100 μs, frekuensi maks. 1 kHz
Akurasi : ≤ 0.2 %
(penyesuaian rentang tunggal ≤ 0.1 %)
Casing
Desain : casing standar, Makrolon 8020 UL94V-1
sesuai dengan DIN EN 60715
Berat : sekitar 200 g
Koneksi : terminal sekrup, maks. 2.5 mm²
Kelas Perlindungan : casing IP30,
terminal IP20 sesuai dengan BGV A3
‘
‘
‘
