Deskripsi produk

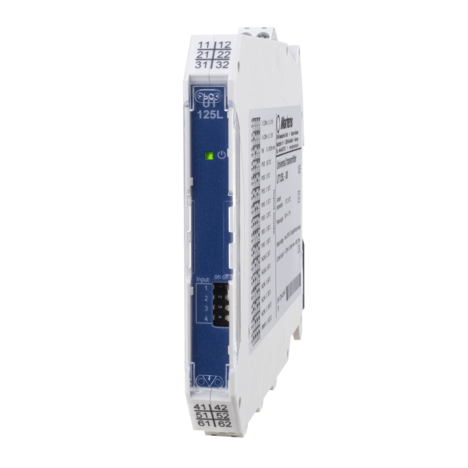

Seri transmitter UT125 dirancang untuk transformasi sinyal standar, suhu, dan status potensio menjadi sinyal arus 4..20 mA yang terjangkau. Konfigurasi input pengukuran yang universal mengurangi kebutuhan stok untuk berbagai aplikasi. Input pengukuran dan output nilai aktual tidak terisolasi secara galvanik. Lebar housing hanya 12,5 mm memungkinkan pemasangan yang hemat ruang di dalam panel kontrol.

Input Pengukuran

Konfigurasi melalui saklar DIP

• Sinyal Standar:
  • 0/2..10 V dan 0/4..20 mA
• Potensiometer:
  • Nilai nominal 500 Ω..20 kΩ
• Pt100:
  • -50..50 °C
  • 0..50 °C
  • 0..100 °C
  • 0..150 °C
  • 0..200 °C
  • 0..300 °C
  • 0..500 °C
• Termokopel:
  • FeCuNi, Tipe J: 0..250 °C, 0..500 °C
  • NiCrNi, Tipe K: 0..500 °C, 0..750 °C, 0..1000 °C
  • PtRhPt, Tipe S: 0..1500 °C
    (Rentang pengukuran khusus tersedia atas permintaan)

Data Teknis

Pasokan Daya

• Pasokan lebar rentang:
  • Tegangan pasokan: 20..125 VDC dan 20..250 VAC (47..63 Hz), max. 1.5 W
• Pasokan 24V:
  • Tegangan pasokan: 24 V DC ±15 %, max. 1.5 W

Data Gabungan

• Tegangan nominal: 253 V AC
• Tegangan uji: 3 kV AC antara pasokan daya // input = output
• Suhu kerja: -10..60 °C
• Suhu penyimpanan: -20..80 °C
• Kelembaban udara: 10..90% (tanpa kondensasi)

Input Pengukuran

• Tegangan:
  • 0/2..10 V, Ri kira-kira 20 kΩ
• Arus:
  • 0/4..20 mA, Ri kira-kira 60 kΩ
• Pt100 (linearized):
  • Arus pengukuran 1.6 mA
  • Deteksi pemutusan sensor atau hubung singkat: Nilai aktual turun ke sekitar 0mA
• Termokopel:
  • Linearized dengan kompensasi titik perbandingan
• Resistansi:
  • Potensiometer (3-kabel)
  • Nilai nominal 500 Ω..20 kΩ
  • Tegangan referensi internal sekitar 1.5 V

Output Analog:

• 4..20 mA, beban maksimal 400 Ω
• Tidak ada isolasi galvanik dari sinyal input

‘
‘
‘
